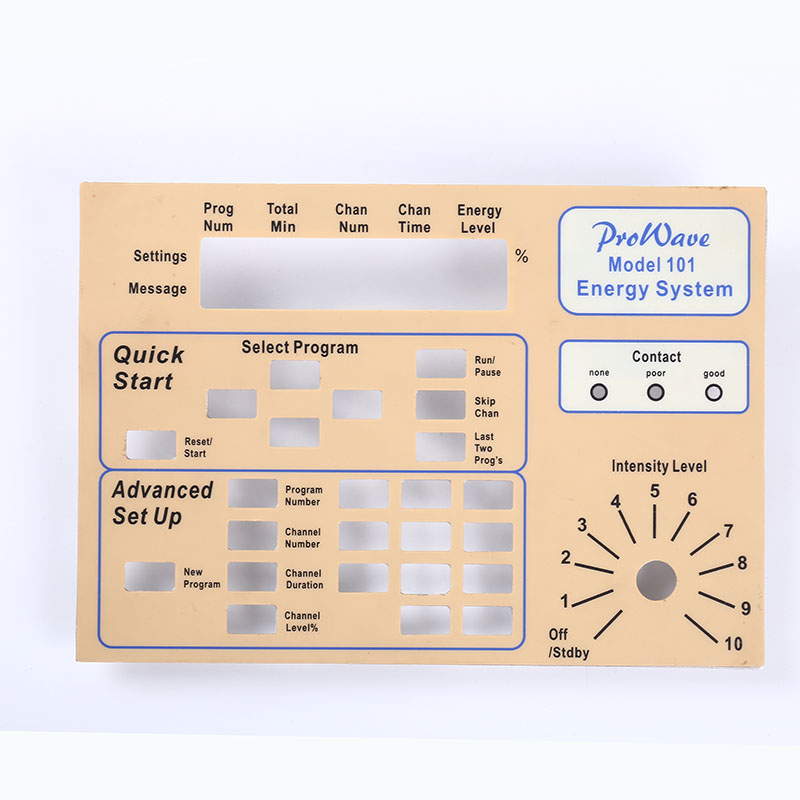

Kuppelschalter-Membranbedienfeld

Der PVC-Dome-Membranschalter bietet eine gute Wasser- und Staubdichtigkeit und kann die Korrosion durch schädliche Gase (wie z. B. schwefelhaltige Gase) wirksam verhindern.

Farbe, Muster und Tasten (Größe und Form) können nach Kundenwunsch gestaltet werden, Schriftart, Position und Größe des Anzeigefensters sind frei wählbar. Das Gerät zeichnet sich durch niedrige Kosten und lange Lebensdauer aus.

Weit verbreitet sind sie in medizinischen Geräten wie Patientenmonitoren und Infusionspumpen; in industriellen Steuerungsanwendungen, darunter Bedienfelder für Werkzeugmaschinen und automatisierte Produktionslinien; in der Unterhaltungselektronik, darunter Mikrowellenherde und Fernbedienungen für Klimaanlagen; sowie in der Automobilelektronik, wie z. B. in Fahrzeugmittelkonsolen und Instrumententafelknöpfen.

Das Unternehmen kann Leiterplattenmembranschalter und Metallblattmembranschalter nach Kundenwunsch liefern.

PCB-Membranschalterpanel-Typen

• Flache, nicht taktile Ausführung:Bietet eine verlängerte Lebensdauer, jedoch fehlt während des Betriebs ein deutliches taktiles Feedback; wird häufig bei Produkten mit minimalen Anforderungen an die taktile Rückmeldung eingesetzt.

• Konvexer taktiler Typ auf Filmbasis:Bietet ein ausgezeichnetes taktiles Feedback mit spürbarer Reaktion des Benutzers bei Betätigung, allerdings ist die Lebensdauer vergleichsweise kürzer.

• Erhöhter Rand, nicht taktiler Typ:Es zeichnet sich durch ein ästhetisch ansprechendes Erscheinungsbild mit ausgeprägter Dreidimensionalität aus, bietet jedoch kein taktiles Feedback und ist vor allem durch seine einzigartige Formgebung gekennzeichnet.

• Taktiler Typ mit erhöhtem Rahmen:Verbindet ästhetischen Reiz und Dreidimensionalität mit haptischem Feedback und verbessert so das Bedienerlebnis.

• Metallkuppel:Die Feder dient sowohl als Tastelement als auch als Schaltkreisverbindung. Je nach Position der Feder und Schaltkreiskonfiguration existieren verschiedene Typen, beispielsweise Typ A, bei dem die Feder im oberen Schaltkreis angeordnet ist und sowohl als Tastelement als auch als Verbindung zum oberen Schaltkreis fungiert, und Typ D, bei dem die Feder im unteren Schaltkreis angeordnet ist und sowohl als Tastelement als auch als Verbindung zwischen dem oberen und unteren Schaltkreis dient.

• Beleuchteter Gehäusetyp:Typischerweise wird eine unten offene Klebeform benötigt. Je nach räumlicher Anordnung der LED-Schaltung und der darunterliegenden Schaltung lassen sich zwei Typen unterscheiden: gleichschichtig und mehrschichtig. Die gleichschichtige Struktur ist einfacher, erfordert aber möglicherweise eine Prägung der Paneloberfläche oder eine Verdickung der Klebeschicht. Die mehrschichtige Struktur ist komplexer, wobei das LED-Sichtfenster nicht unbedingt geprägt werden muss.

• Faltbares Design:Diese Bauart macht oft Jumper und Lötstellen überflüssig, da die leitende Oberfläche nach unten zeigt. Allerdings besteht der Nachteil, dass die Schaltkreise an den Faltstellen bruchgefährdet sind.

• Wasserdichtes Design des äußeren und inneren Rahmens:Das äußere Gehäuse ist abgedichtet und ohne Verkabelung, um das innere Gehäuse zu schützen. Es verhindert das Eindringen von Feuchtigkeit durch die Kabelaustrittsnut in das Gehäuse und bietet so eine hervorragende Wasserdichtigkeit.

• Leitfähigkeitsfilmtyp:Erreicht die Leitfähigkeit des Stromkreises durch gedruckte leitfähige Tinten oder leitfähige Folien; dies ist die grundlegendste Art, die üblicherweise in Standard-Drucktaster-Schalttafeln zu finden ist.

• Kapazitiv:Durch den Einsatz kapazitiver Sensortechnologie zur berührungslosen Erkennung von Berührungen bietet dieses System Vorteile wie hohe Langlebigkeit und ansprechendes Design. Es wird häufig in Geräten eingesetzt, die ein erstklassiges Erscheinungsbild und eine optimale Bedienbarkeit erfordern.

• Hinterleuchtet:Die integrierte LED-Hintergrundbeleuchtung beleuchtet Schalterbeschriftungen oder Symbole auch bei schwachem Licht und erleichtert so die Bedienung. Sie findet sich häufig in Geräten, die nachts genutzt werden.
